PART | 1 艾顿大星野简介

艾顿大星野主要功能:艾顿大星野主要功能:星野摄影兼顾深空入门拍摄,具有高载重,高精度和易用的优点(星野赤道仪里面)不算平衡套件,本体和重量只比小星野稍高,加上平衡套件,整体重量在4KG出头,具有优良的打野机动性。

由于赤道仪跟踪精度除了本身的机械精度还和很多因素有关,可以说因人而异,做好各环节,才能发挥赤道仪的最大能力,下图是随便截取一位买家的聊天记录,这位是新手,使用艾顿大星野200mm全幅,盲跟9分钟,放大100%轻微拖线。可以说艾顿大星野SGP的盲跟精度已足够满足入门深空深空摄影。


PART | 2 底座的使用

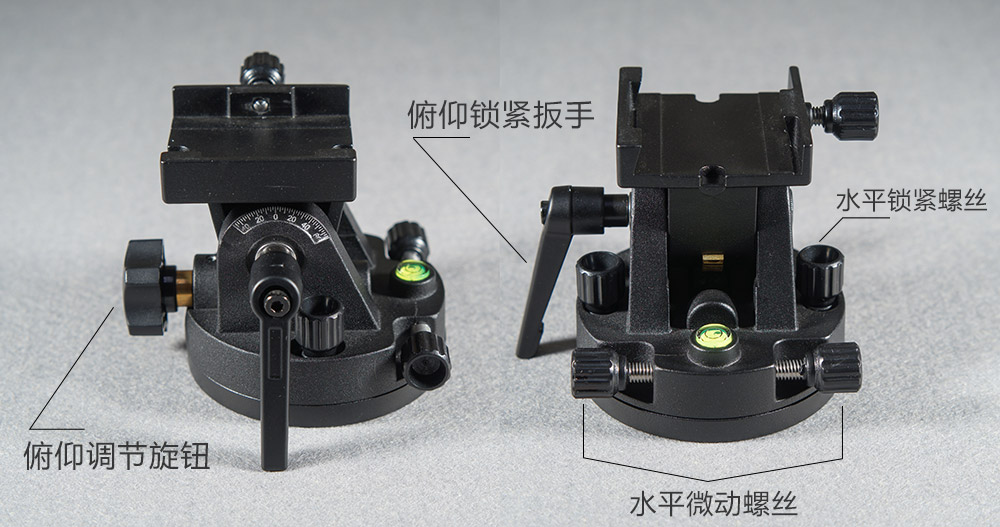

赤道仪非常关键的一环,就是要对好极轴,对极轴精度越高,赤道仪的跟踪才能更加准确。艾顿大星野的底座和小星野通用,可以进行水平微动调节(一定范围)和俯仰调节(底座正装–最大40度仰角;底座反装–最大60度仰角)。


由于水平微动范围有限,我们将赤道仪装在脚架上后,先大致移动脚架让赤道仪面朝正北方(北半球的话),脚架大致水平,在调节水平微动和俯仰对好极轴。
水平调整:松开竖直的2个锁紧螺丝,2个水平放置的螺丝,一颗松开,一颗拧紧,此时,赤道仪将向拧紧的螺丝的一侧转动,反之也然。
俯仰微调:松开俯仰锁紧扳手,拧动俯仰调节旋钮,到合适位置,锁紧俯仰锁紧扳手(扳手无需完全拧很紧,因为底座俯仰调节是蜗轴结构,本身就有自锁能力,只要不搬动赤道仪,不拧俯仰旋钮,赤道仪会停留在调节位置不会再动)。

完成对极轴后,锁死2颗竖直的水平螺丝,大致锁紧俯仰锁紧扳手即可。


PART | 3 离合盘的使用

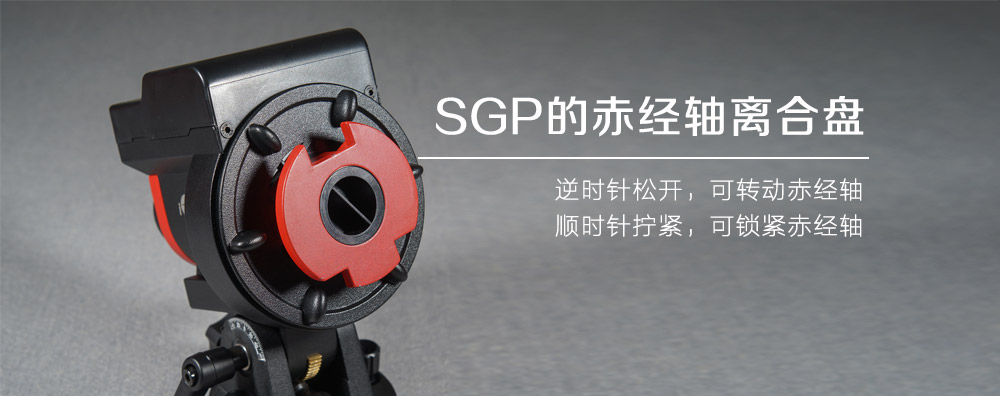

赤道仪正面的黑色盘片,逆时针松开盘片,赤经轴可以自由旋转,顺时针拧紧盘片,赤经轴就会被锁死,不会在被外力转动。我们在对极轴和调整赤经轴位置时需要把离合盘松开,再开始拍摄时一定要将离合盘锁紧,这样赤经轴才和赤道仪转轴相结合,达到正常传动的目的。


PART | 4 赤道仪对极轴

对极轴方法和小星野一样(参考链接:赤道仪快速对极轴),参考APP提供的北极星在刻度环上的位置即可(这里不在详述),不同的是,艾顿大星野的极轴照明灯在顶部,需要将极轴镜的透光孔转到正上方即可(极轴镜刻度盘数字正立和刻度盘十字横平竖直)。


PART | 5 赤道仪按钮设置

赤道仪设置很简单,主要就是选择南北半球,速度选择,极轴照明亮度调整,一般用出厂设置即可或具体参考SkyGuider Pro便携单轴赤道仪使用说明书(点击下载)


PART | 6 使用球台链接座安装拍摄(建议135mm以内使用)

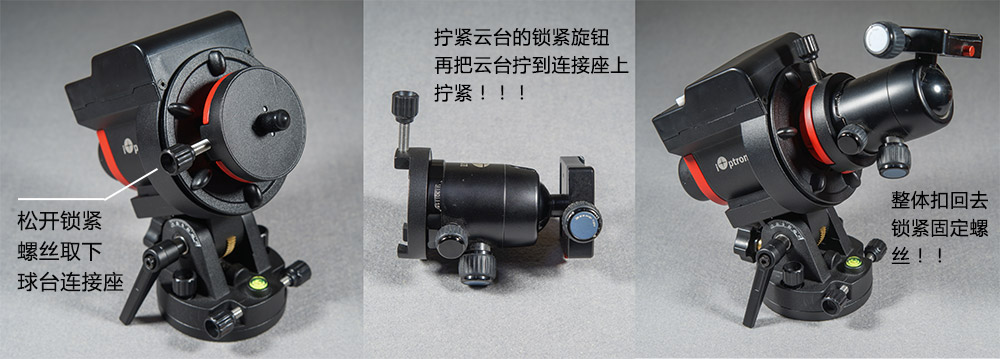

松开固定螺丝,将球台连接座取下,在把你的球台拧上去,拧紧,对好极轴后,在把球台链接座扣上去,锁定即可,一般这种安装方式用于星野摄影,搭载中广角使用(需要先对好极轴在安装球台连接座和云台相机)。


PART | 7 使用平衡套件安装拍摄(建议135mm以上镜头或摄星镜使用)

A、使用球台(云台)的2种安装方式

①直接将球台安装到赤纬盘上

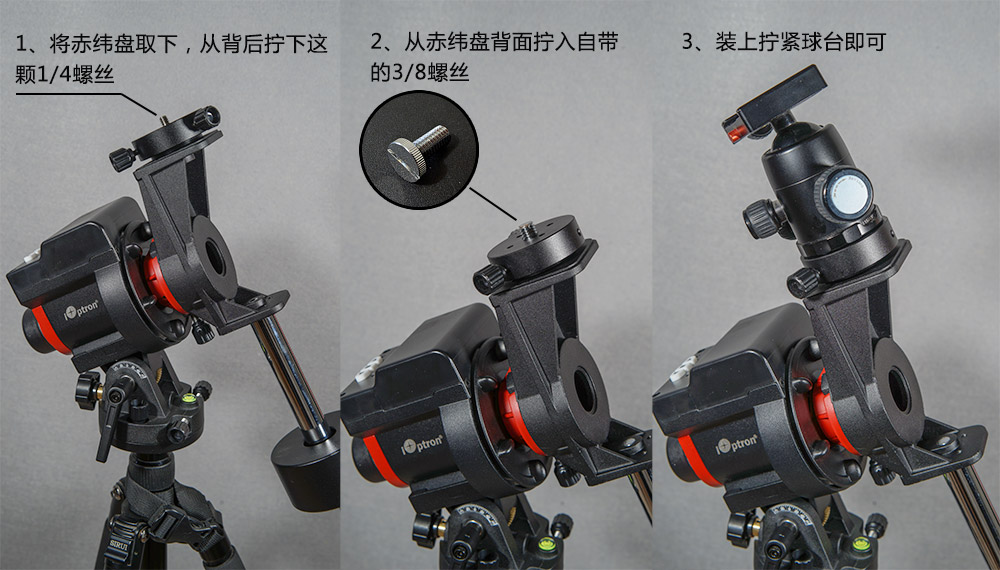

赤纬盘默认是一颗1/4螺丝,而我们球台一般是3/8接口,怎么装?原厂自带了一颗3/8螺丝(包装里一般是装在赤纬座的重锤杆安装位)可进行安装如下图:

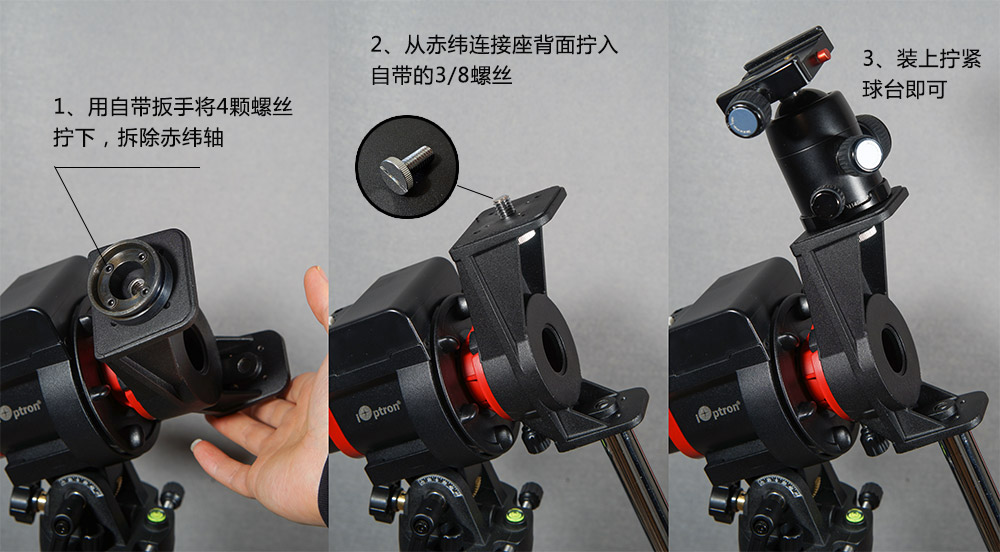

②拆掉赤纬轴,直接安装云台到赤纬连接座
为了降低重心,我们也可以直接拆掉赤纬盘和赤纬轴,直接在赤纬连接座上安装云台(球台),如下图:

B、使用赤纬轴的安装方式

镜头较重或焦段较长时,推荐采用赤纬轴直接安装的方式,不使用球台,即采用标准望远镜拍摄的方式安装镜头。好处如下:
1、不使用球台,可继续降低重心
2、不使用球台,赤纬轴直接安装,设备整体围绕赤纬轴旋转,便于调整赤纬轴平衡,进一步提高跟踪精度。

使用赤纬轴的安装方式后,取景模式变为通过旋转赤经轴和赤纬轴来对准目标,和普通摄影云台取景有所区别,新手需要适应。

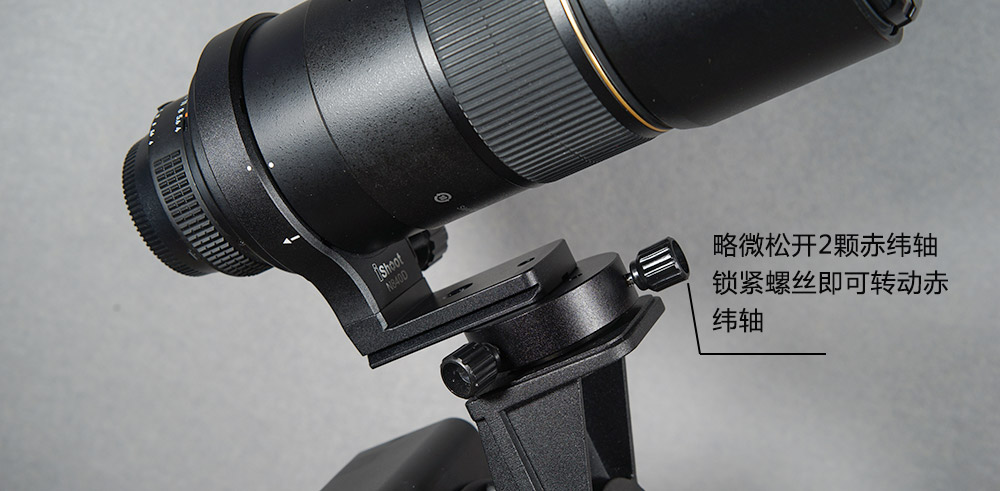

一般镜头脚架环底座都有1/4螺口,所以直接将赤纬盘拧紧在脚架环底座上,在整体扣回到赤纬轴上即可如下图所示。略微松开赤纬盘2颗锁紧螺丝,即可转动镜头(转动赤纬轴)。


PART | 8 赤经轴平衡调整

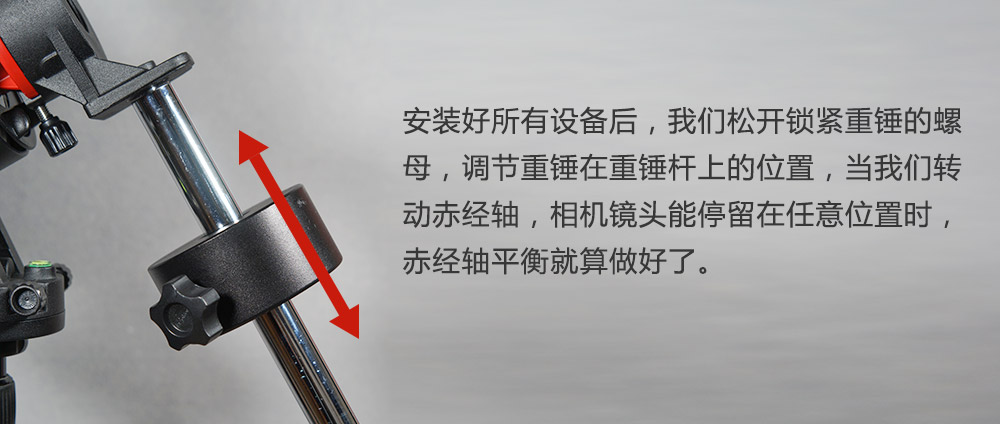

赤道仪转动需要克服负载重量和力臂产生的旋转力矩,这个力矩越小,赤道仪转动精度越高,所以我们需要做赤经轴平衡,利用重锤,尽量抵消掉负载产生的力矩,提高跟踪精度。

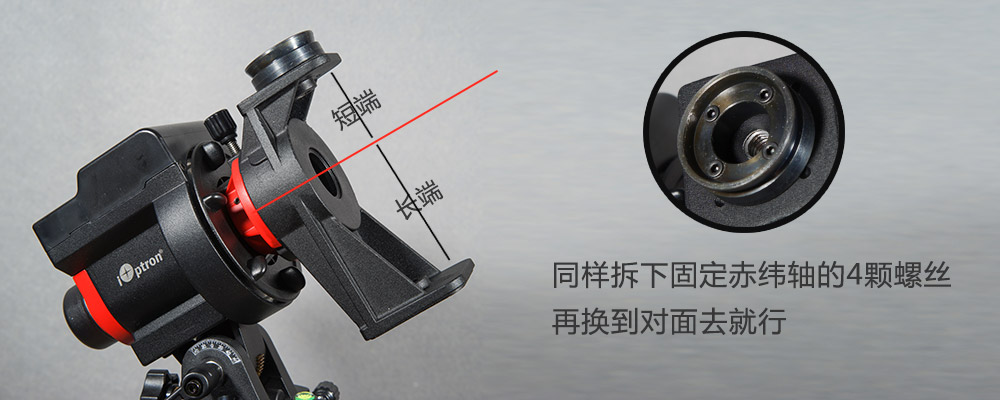

可能会有一些朋友发现,重锤拉倒最底部,仍然没法平衡怎么办?这个时候我们需要将赤纬连接座长端短端对调一下,让赤纬轴安装在短端,重锤杆装在长端,这样就能满足大部分负载的平衡。


对换安装后带来了一个问题,就是极轴镜的透光孔转到下面去了,而极轴照明灯在极轴镜上方的,导致无法照明极轴镜刻度盘,下面有三种解决方案:
1、把相机转到下面去,重锤朝上对极轴
2、如果转到下面去,相机会碰到脚架,那就对好极轴,再装设备和重锤即可。


PART | 9 赤纬轴平衡调整(进阶)

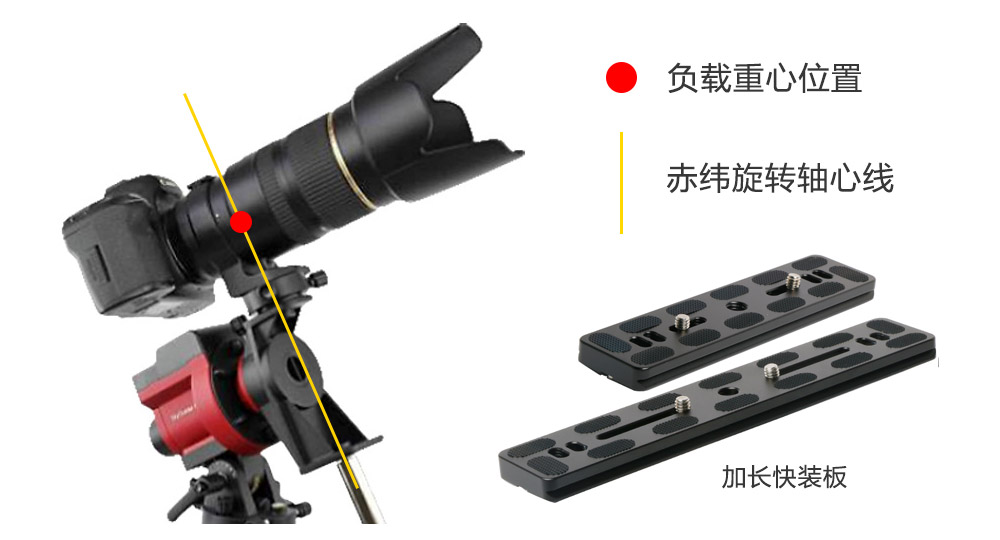

对于对精度有完美追求的朋友,可以进一步做赤纬平衡,所谓赤纬平衡,就是负载的重心点和赤纬的轴心相重合如下图所示:


由上图可知,我们需要前后移动相机镜头,让其重心和赤纬轴心相重合,赤纬平衡做好后,松开赤纬盘锁紧螺丝,转动相机镜头,可停留在任意位置。
要前后移动脚架环,从上图看来是固定的,没法移动,我们可以通过购买一个带移动螺丝孔位的加长快装板安装到脚架环底座上解决问题。


PART | 10 PANSTARK艾顿大星野改进件

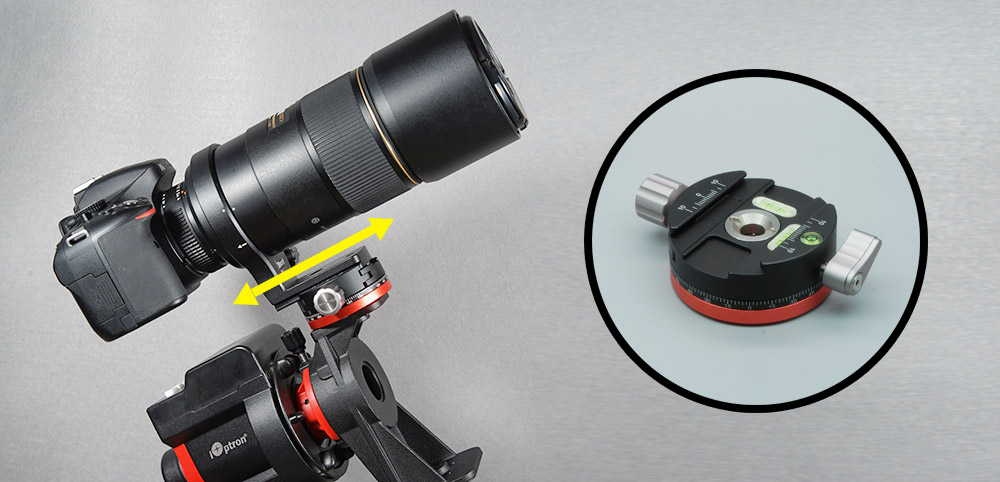

1、赤纬轴替换夹座

A、原厂2点固定式赤纬盘无阻尼,转动不是很顺畅,松开旋钮转动镜头取景或做赤纬平衡时卡顿体验感不好,使用赤纬轴替换夹座,阻尼感强,转动丝般顺滑,锁定便利。
B、原厂赤纬盘只能中心点单点固定,不便于前后调整镜头位置做赤纬平衡,而赤纬替换夹座是夹持结构,脚架环底座是快装板结构的镜头,可以直接前后任意移动调整位置,脚架环底座不是快装板结构的,装上一个加长快装板后,即可任意位置前后调整,非常方便。
